今日排行

本周排行

本月排行

: 【供應】全自動停回轉

: 【供應】瑪萊寶油墨

普林太托KF 420*594
杭華油墨UV161 紅色S
東麗版材 WF95DY3
杭華紫外光固化油墨

膠印油墨

膠印材料

絲印材料

離型層上燙金燙金技術的創新

2013-03-15 09:24 來源：標簽與貼標網責編：江佳

摘要：: 所謂在離型層上燙金，就是先在承印材料上印刷表面張力比較低的離型劑，烘干后再在上面燙金，其主要用途是代替傳統有獎票據印刷中刮刮墨的使用。

更多精彩資訊>>

小C專訪｜正博總經理范

小C專訪·煒岡股份董事

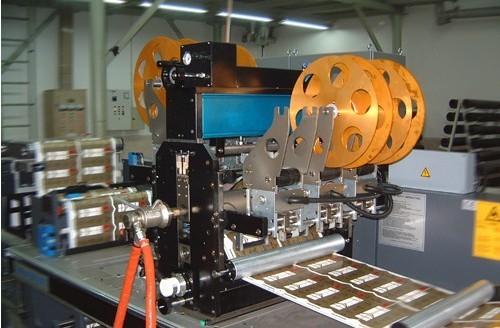

　　【CPP114】訊：隨著我國印刷技術和工藝的不斷發展和成熟，燙金工藝已經越來越廣泛的應用于各種印刷品。傳統的燙金工藝已經相當的成熟本文不再綴述。筆者今天想和大家分享的是燙金工藝的一項創新技術——在離型層上燙金。
　　

　　所謂在離型層上燙金，就是先在承印材料上印刷表面張力比較低的離型劑，烘干后再在上面燙金，其主要用途是代替傳統有獎票據印刷中刮刮墨的使用。由于電化鋁圖案是燙金在光滑的離型層表面，所以燙金的圖案很容易被刮開，從而顯示出下面的有獎信息。但是眾所周知材料的表面張力越低燙金的難度也就越大，這是因為電化鋁不容易附著在低表面張力的材料上，表面張力越低燙金圖文就越容易發虛不實。筆者在嘗試這項新工藝的初期也走了許多的彎路，下面把我的經驗寫出來和大家一同分享。
　　
　　為了解決在低表面張力的離型層上燙金不實、發虛的問題，我和我的團隊做了以下的嘗試，并最終取得比較好的效果。
　　
　　1、電化鋁的選擇
　　
　　電化鋁是我想到的第一個著手點，因為目前市場上生產電化鋁的廠商很多，電化鋁的性能也各有不同，其中有許多型號的電化鋁可以適應低表面能燙金的。我和我的團隊試驗了許多種電化鋁箔，最后終于找到一種可以適應較低表面張力燙金的電化鋁箔，但是從試驗效果上看，燙金效果雖然較以前有一定的改善，但還是不太理想，況且實際生產過程中出于成本原因考慮也不可能選用這種價格較高的電化鋁箔。
　　
　　2、燙金的溫度與速度
　　
　　燙金的溫度與速度配合也影響著燙金的效果，在這方面我們也做了許多的嘗試，因為是低表面張力燙金，所以我們采用了適當提高溫度和降低速度的方法，這樣問題也就隨之而來了。溫度低了或者速度快了，根本就燙不實；溫度提高到210攝氏度左右，速度降到30米/分鐘以下，燙金效果勉強可以說的過去，但電化鋁很容易被燙變形，況且這樣的速度太低也不能滿足實際生產的需要。
　　
