這根糾偏線與有效圖文的間距至少為3mm，即3mm以內不能有圖文信息。另外，糾偏線的外側至少要保留2mm的空白，并保持版面完整潔凈，即要求金銀卡紙不能有掉鋁、殘缺等現象。相對掃描三角MARK橫向定位來說，糾偏線將使煙包印刷企業增加7mm的紙張幅寬，以常規GDX2煙包條盒的規格尺寸計，一般煙盒橫向排3個，條盒橫向錯位排2個，若紙張幅寬為730～735mm，由此算來，紙張幅寬需增加1%左右。如果煙包印刷企業業務量較大，且使用的紙張為卷筒金銀卡紙，那么一年的紙張使用量將大大增加，由此增加的成本也非常可觀。

  但筆者近來發現，這根糾偏線并不是必不可少的，因?yàn)榘加≡O(shè)備自帶的糾偏器其實有很多可選功能，我們可根據版面圖文的內容來具體分析，做出合理選擇。

  這里簡單介紹一下糾偏器。凹印設備一般使用的是進口糾偏器，常見的品牌有美國的FIFE、德國的E+L和BST等。以常用的FIFE CDP-01來說，其有多種掃描定位糾偏方式可供選擇。

• 選擇1：掃描色塊邊緣。一般選用顏色較深的色塊，且要求色塊在走紙方向上至少要保證有2mm寬的區域內均勻整齊、不出現間斷情況。



• 選擇2：掃描線條定位。此線條即前文提到的糾偏線，線寬為1～2.5mm，不能過寬，需給糾偏器上的探測頭發出的電眼光暈（一般直徑4mm左右）留有一定的余地。這種方式就叫做橫向糾偏線掃描定位。




• 選擇3：掃描印刷色塊斷邊。即掃描的色塊不連續、有間斷，但仍然要求色塊在走紙方向上至少要保證有2mm寬的區域內均勻整齊、不出現間斷情況。



• 選擇4：掃描印刷虛線定位。但該虛線不是所有煙包都有，若有，可以采用此方法，但注意線寬應為1～2.5mm。

  除此之外，FIFE CDP-01糾偏器還有一些其他糾偏定位功能，例如掃紙邊、中心定位等，一般用于軟包裝凹印領域較多，這里不再贅述。

  由此可見，并不是只有線條才能糾偏定位，但需要注意的是，利用色塊斷邊或斷線掃描時，糾偏功能在斷的區域處于關閉狀態，所以斷的區域比例應盡可能少，這樣在設備運行速度達到150m/min甚至更高時，斷的區域才不會影響卷筒紙走偏，一樣可達到小于1mm的精度。

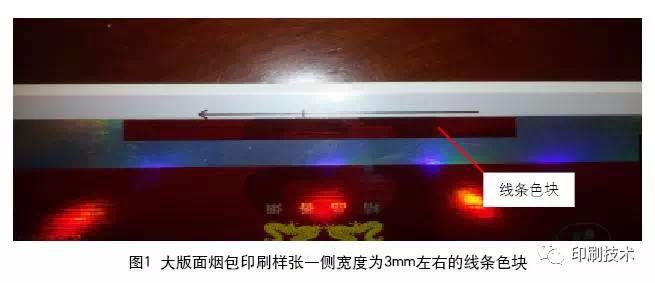

  由于凹印煙包一般是多個單元（重復的煙盒或是有規律變化的色塊）重復且實地色塊較多，因此以上色塊斷邊或斷線掃描定位功能完全可以滿足要求。以某品牌煙盒為例，由于國內常規GDX2煙盒一般是橫向插入式排版，且中間為單刀，為保證煙包的整體性，在大版面的一側需設計寬度為3mm左右的線條色塊（如圖1），且是多單元重復，這一線條色塊就可用于色塊斷邊掃描定位糾偏。

  條盒可能沒有這根有規律的斷線，但根據以上思路，可以在條盒大版面的廢邊區域添加一些色塊，制造出平行于紙邊的斷點色塊來用于糾偏掃描。

  當然，有些煙包沒有實地色塊，那就要另當別論。總之，各位同行在進行卷筒紙凹印排版時還需根據具體情況具體分析。此外，不同品牌的糾偏器，其功能也不盡相同，但只要我們勤于思考，結合煙包的版面元素，一定能找到最經濟的排版方式，避免浪費。
